一、概述：
本公司生產的活塞式AT氣動執行器主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成；其中還包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件。具有使用壽命長，抗腐蝕性能強等特點。廣泛運用于各行各業的自控領域之中。
二、附件：
1、限位開關
2、電磁閥
3、可視指示器
4、手動機構
三、技術參數：
動作形式：雙作用/單作用；
結構：齒輪齒條結構；
規格：18種不同規格；
標準行程：0°-90°；
工作壓力：2-8 Bar；
適用場合：室內及室外；
使用介質：壓縮空氣、無腐蝕性氣體和油；
潤滑：在正常工作條件下，不需添加潤滑劑；
最 高使用壓力：輸入氣壓不超過10Bar；
扭矩范圍：雙作用：3-13022Nm；單作用：2.9~-4199Nm；
雙作用和單作用執行器尺寸相同，通過安裝和拆卸彈簧即可切換兩種作用形式?？煽焖侔踩夭鹧b彈簧。
壽命：額定70萬到100萬次動作；
工作溫度：標準：-20°-80°（丁晴橡膠O型圈）；低溫：-40°~80°（低溫丁腈橡膠O型圈+低溫油脂）；高溫：-20°-150°（氟素橡膠O型圈+高溫油脂）；
四、接口標準：
執行器和閥門的接口符合ISO5211，DIN3337；執行器和控制閥（電磁閥等）的接口符合 NAMUR；執行器和信號單元（限位開關，定位器）的接囗符合 NAMUR；
五、行程范圍及調節：
行程范圍：標準：0°~90；非標：0°~45°；0°~60°；0°~75°等等。
調節：活塞在兩端位置有±5°的調節范圍，即：0°~90°±5°（活塞標準裝配）或者0°±5°~90°（活塞反向裝配）。
六、單作用執行器的選型：
在正常工作條件下，單作用執行器的安全系數為30%-50%。
例如：閥門力矩=708 Ibf.in，安全力矩=708 Ibf.in x（1+30%）=920 Ibf.in，氣源壓力=73psi，
根據單作用執行器的力矩表，我們可以查到aB-140SR K7的輸出力矩：空氣行程0°=2726 Ibf.in，空氣行程90°=2186 Ibf.in，彈簧行程90°=1602 Ibf.in，彈簧行程0°=1062 Ibf.in，所有輸出力矩都大于帶安全系數的閥門力矩。
七、雙作用執行器的選型：
在正常工作條件下，雙作用執行器的安全系數為20%-30%。
例如：閥門力矩=885 Ibf.in，安全力矩=885 Ibf.in x（1+30%）=1151 Ibf.in，氣源壓力=73 psi，
根據雙作用執行器的力矩表，選配的最 小型號為aB-105DA。

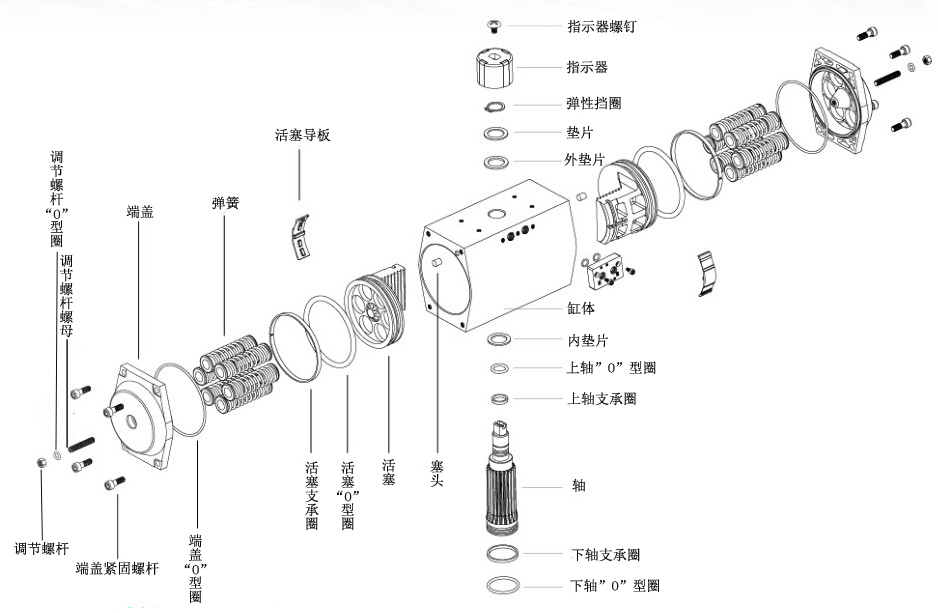

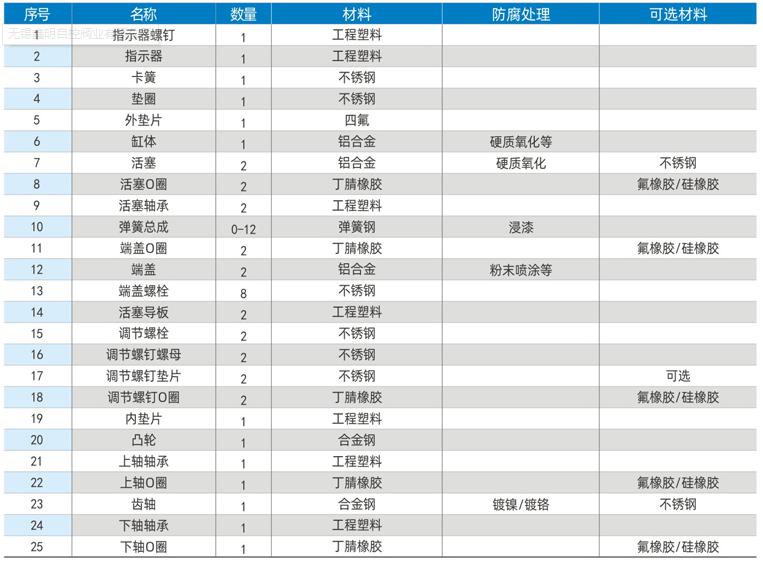

八、零部件示意圖：

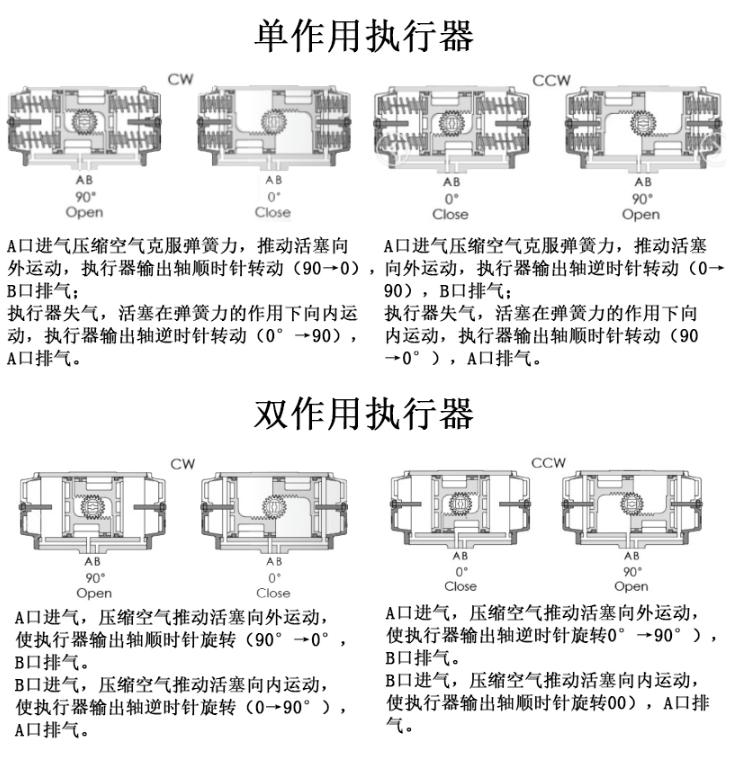

八、工作原理：

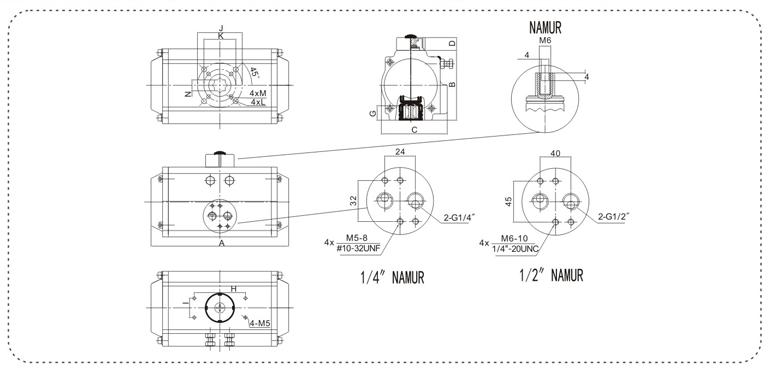

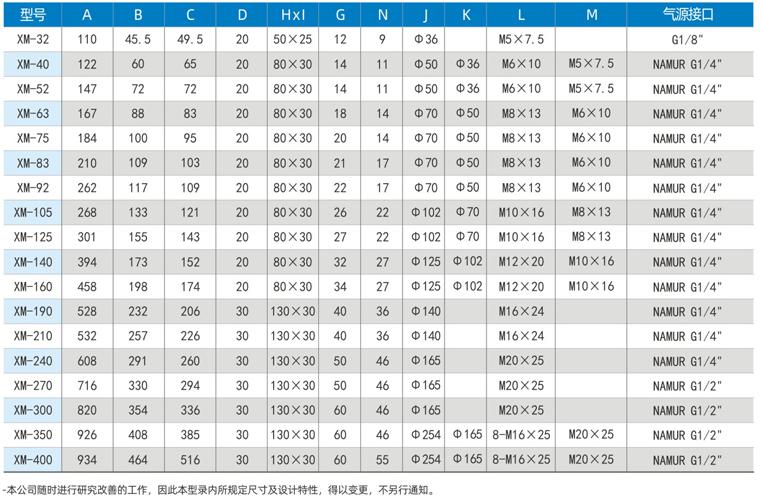

九、結構尺寸圖：
